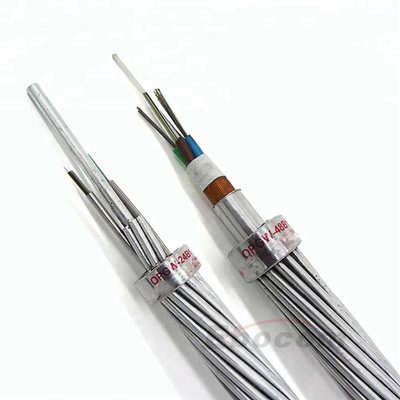

OPGW-48B1-100 118. Je vous en prie.8;66.2 Cable de raccordement 48 72 288 Cœur pour l'infrastructure de la tour commune

Description du produit:

câble optique à la terre(également connu sous le nom deOPGWou, dans la norme IEEE, uncomposite de fibres optiquescâble de mise à la terre aérien) est un type de câble qui est utilisé danslignes aériennes d'électricitéUn tel câble combine les fonctions demise à la terreetles télécommunicationsUn câble OPGW contient une structure tubulaire avec un ou plusieursfibres optiquesentourés de couches deacieretde l'aluminium fil de fer. Le câble OPGW est exécuté entre les sommets de haute tensionpylônes d'électricité. Leconducteurune partie du câble sert à relier les tours adjacentes àsol de terre, et protège leà haute tensionconducteurs deéclairsLes fibres optiques à l'intérieur du câble peuvent être utilisées pour la transmission de données à grande vitesse, soit pour la protection et le contrôle de la ligne de transmission par l'entreprise électrique,pour la propre voix de l'entreprise etcommunication de données, ou peut être loué ou vendu à des tiers pour servir d'interconnexion à fibre à grande vitesse entre les villes

Il existe plusieurs styles différents d'OPGW. Dans un type, entre 8 et 48 fibres optiques en verre sont placées dans un tube en plastique.ou tubes en acier enduits d'aluminium, avec une certaine longueur de fibre lâche pour éviter une contrainte sur les fibres de verre.Les tubes tampons sont remplis de graisse pour protéger l'unité de fibre de l'eau et pour protéger le tube en acier de la corrosionLe tube est enroulé dans le câble avec des brins d'aluminium, d'alliage d'aluminium ou d'acier, similaires à un câble ACSR.,Pour un très grand nombre de fibres, jusqu'à 144 fibres dans un câble, plusieurs tubes sont utilisés.

Dans d'autres types, une tige en aluminium a plusieurs rainures en spirale autour de l'extérieur, dans lesquelles des fibres dans des tubes tampons sont posées.et l'ensemble entouré de fils d'aluminium et d'acier.

Les fibres individuelles peuvent se trouver dans des tubes à tampon lâche, dont le diamètre intérieur est supérieur au diamètre extérieur de la fibre,ou peut être "à tampon étroit" lorsque le tampon en plastique est recouvert directement sur le verreLes fibres pour les OPGW sont:à mode unique Le type.

Principales caractéristiques:

1Très haut.la conception, les essais et la production de normes de qualité, en utilisant des matériaux de classe A pour assurer leur fiabilité à long terme;

2. Maintien facile, portée facile de la ligne, ses propriétés mécaniques peuvent répondre à la large portée de la ligne; La couche extérieure de OPGW est blindée en métal, ce qui n'a aucun effet sur la corrosion et la dégradation à haute tension;
3La construction d'OPGW doit être une panne de courant, ce qui entraîne des pertes plus importantes, de sorte que la construction de lignes de haute tension supérieures à 110kv doit utiliser OPGW;
4Le câble OPGW est principalement utilisé pour les lignes de 500 KV, 220 KV et 110 KV 35 KV, limitées par une panne de courant, la sécurité et d'autres facteurs, principalement utilisés pour les nouvelles lignes;
5Le tube en acier inoxydable scellé fournit une excellente hydratation et une protection environnementale extrême pour la fibre optique.

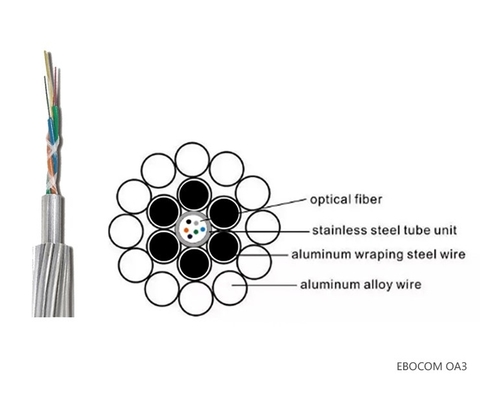

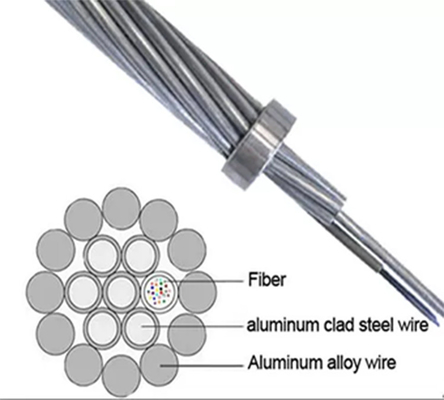

Structure et spécifications techniques:
