Construction de câbles de fibre optique OPGW SM 24 Système d'alimentation électrique de base
Cable à fibre optique SM OPGW
,24 câbles optiques à fibre optique OPGW à noyau

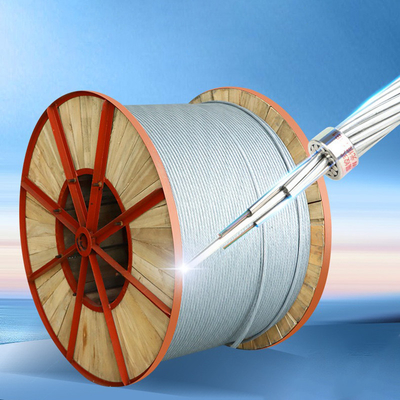

Le câble à fibre optique OPGW SM 24 Core

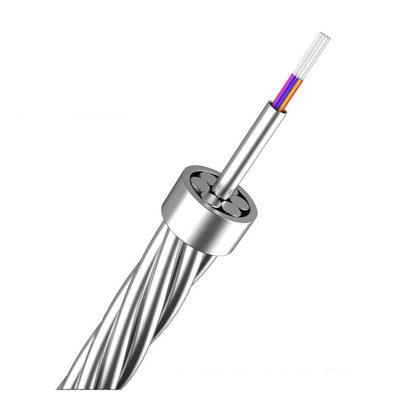

Un tube central en acier inoxydable (qui contient la fibre optique à l'intérieur) est entouré par des couches simples ou doubles d'acier plaqué en aluminium (ACS) ou de fils mixtes ACS et alliage d'aluminium.La conception du tube en acier inoxydable aluminiumisé augmente la section transversale de l'aluminium pour obtenir une meilleure résistance au courant de défaut et aux coups de foudreIl convient aux lignes de transmission nécessitant un petit diamètre et un courant de défaut important.
Caractéristiques du câble à fibre optique OPGW:
1) Le diamètre du câble optique OPGW est petit, la charge supplémentaire sur la tour est faible et la résistance à la traction est élevée.
2) L'excellente technologie de jonction permet à la fibre d'avoir une bonne longueur excédentaire et permet à la fibre de se déplacer librement dans le tube.Il maintient la fibre optique sans stress lorsque le câble est soumis à la tension.
3) La fibre optique est protégée par un tube en acier inoxydable.
Application du câble à fibre optique OPGW:
¢ Adaptation au remplacement des câbles de mise à la terre vieillissants et des nouvelles structures de câbles de mise à la terre haute tension.
Appliqué aux lignes nécessitant une protection contre la foudre et la conduction de courant de court-circuit.
Données techniques:
| Nom de l'article | Unité | Paramètre technique |
| Type de fibre | / | Je suis G.652 |
| Attenuation des fibres | 1310nm ((dB/km) | ≤ 035 |
| 1550nm ((dB/km) | ≤ 021 | |
| Coefficient d'expansion linéaire | ×10 à 6°C | 13.9 |
| Résistance en courant continu (à 20 oC) | Pour les véhicules à moteur | 0.52 |
| Courant court (1s, 40°C à 200°C) | KA | 6.5 |
| Capacité de courant court (1s, 50°C à 200°C) |
KA2.S | 126.8 |
| Température maximale autorisée | oC | 200 |
| Tensions maximales admissibles (40% RTS) | KN | 43.92 |
| Stress quotidien (25% RTS) | KN | 21.96 |
| Radius de flexion minimum autorisé | Pour les véhicules à moteur: | 228 |
| Installation: mm | 300 | |
| Température de stockage et d'installation | Conservation à oC | -40 ~ +80 |
| oC d'installation | -10 ~ +50 |
