OPGW câble à fibre optique électrico composé à basse tension composé à basse tension tube central du fil de terre électrique

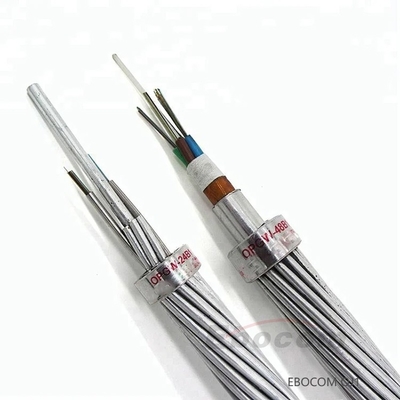

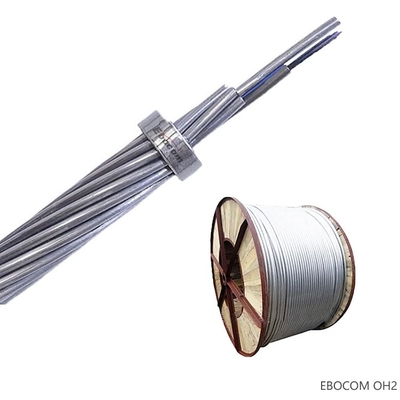

Cable à fibre optique composite OPGW

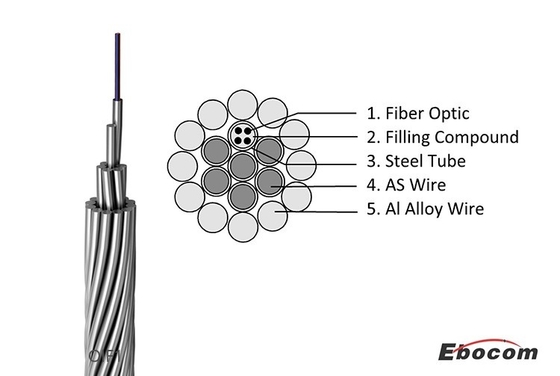

La fibre optique est placée dans un tube en acier inoxydable étanche et rempli d'une pâte de câble.le tube en acier protège la fibre optique pendant le travail et l'isolationLa couche d'aluminium à l'extérieur du tube est facultative.protégé par une ou plusieurs couches d'acier plaqué en aluminium et de fil d'enveloppe en aluminiumLes fils d'acier recouverts d'aluminium sont répartis en forme de trapèze dans le cadre léger pour former une structure compacte.Le fil fournit une résistance mécanique pour résister à des conditions d'installation et de fonctionnement difficiles et, lorsqu'il est en court-circuit, contrôle l'élévation de température pour la conductivité.
OPGWCaractéristiques du câble à fibre:
- La couche de blindage du câble optique OPGW a de bonnes caractéristiques de résistance mécanique, de sorte que la fibre optique peut être bien protégée contre l'abrasion et les contraintes de traction,s'assurer que la fibre optique n'est pas endommagée par des forces externes.
- La couche de blindage du câble optique OPGW a de bonnes performances de décharge anti-foudre et une capacité de surcharge de courant de court-circuit.la fibre optique peut encore fonctionner normalement dans les conditions de foudre et de surcharge de courant de court-circuit.
- Le câble optique OPGW peut être directement installé comme fil de terre aérien sur le point de suspension du fil de terre d'un poteau électrique avec n'importe quelle portée.
- Le diamètre du câble est petit et le poids est léger, ce qui n'apportera pas une grande charge supplémentaire à la tour; la température de fonctionnement est de -40 ̊ + 70 °C
Application du produit:
- Pour les lignes à haute tension supérieure à 110 kV, la portée est relativement grande (généralement supérieure à 250 m);
- Il est facile à entretenir, et il est facile de résoudre le problème du croisement des lignes, et ses caractéristiques mécaniques peuvent répondre aux exigences d'une large portée de ligne;
- La couche extérieure des OPGW est constituée d'un blindage métallique, qui n'a aucun effet sur la corrosion et la dégradation électriques à haute tension;
- L'OPGW doit être coupé pendant la construction et la perte de courant est relativement importante, de sorte que l'OPGW devrait être utilisé dans les nouvelles lignes haute tension supérieures à 110 kV.
MIl est là.TéchniquePles paramètres:
| Modèle | Section transversale du câble optique | Force de rupture nominale (kn) | Diamètre du câble (mm) | Poids (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
