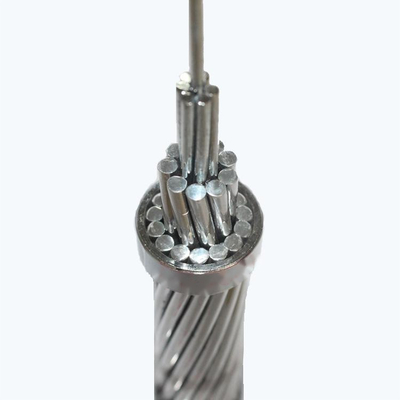

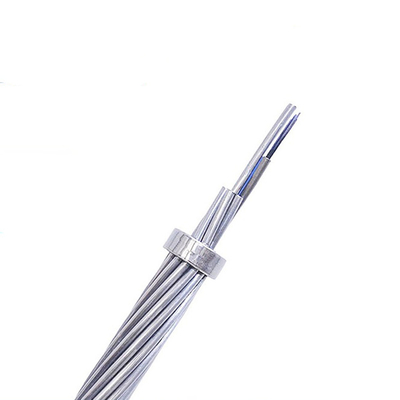

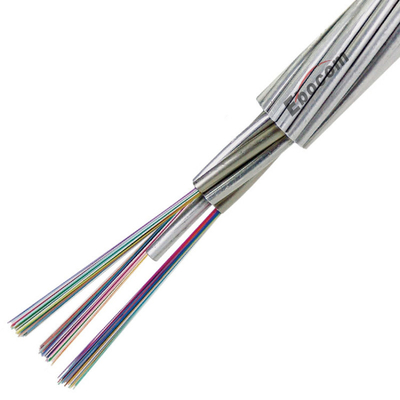

AA couche OPGW 48 câble à fibre optique à base de câble à chaîne en mode unique G652 fil de terre diélectrique aérien extérieur
48 câbles optiques à fibre optique à noyau
,Cable à fibre optique OPGW extérieur
OPGWLe câble est principalement utilisé dans la ligne de communication du nouveau système de transport haute tension ou pour remplacer le câble de terre existant du système de transport aérien de haute tension d'origine.Il contient des lignes de communication en fibre optique et a de bonnes performances pour prévenir les coups de foudre.
Les personnages principaux de l'OPGW
- Le diamètre du câble optique est petit, de sorte que la charge supplémentaire sur la tour est faible.
- La conception du tuyau en acier recouvert d'aluminium est raisonnable, la résistance à la traction est élevée et la longueur excédentaire de la fibre optique est bien contrôlée.
- Bonne performance de sécurité et protection contre la foudre.
- Différentes combinaisons de blindage peuvent répondre à différentes exigences de performance.
Application de l'OPGW
Le câble OPGW est principalement utilisé dans les lignes de 500KV, 220KV et 110KV, limitées par les coupures de courant, la sécurité et d'autres éléments, principalement utilisés dans les nouvelles lignes.avec une portée plus longue (généralement supérieure à 250 m).
Spécification des OPGW
| Il a été arrêté à l'hôpital.9;176.9) | |||
| Le type | couche simple/double | La structure | Tubes en aluminium/tubes en acier inoxydable revêtus d'alcool |
| Nombre de fibres | 24 | Matériel | fils en acier plaqués en aluminium (ACS) ou fils ACS mixtes et fils en alliage d'aluminium |
| Type de fibre | Mode unique | Installé | lignes à haute pression supérieures à 110kv; |
| Diamètre (mm) | 12 | Poids ((kg/km) | 500 |
| RTS (KN) | 81 | Le court-circuit ((Ka2s) | 41 |
| Application du projet | Le câble aérien/terrain (terrain). | Produit d'origine | - Oui, oui. |
Câble de garde composite aérien à fibre optique OPGW 24 cœurs, structure toronnée en acier gainé d'aluminium (ACS)
Description du produit LeEbocom 24 Core OPGW (fil de terre optique) câble à fibre optiqueavecstructure de couche en filetsest spécialement conçu pourlignes de transmission électrique à haute tensionqui nécessitent les deuxmise à la terre et communicationles capacités dans un seul câble.Cette ...
Câble de garde aérien OPGW 72B1-50, 24 48 72 96 fibres pour tour de communication réseau 220KV
Description du produit: L'OPGW, ou fil de terre optique, est un câble à double usage utilisé dans les lignes aériennes de transmission d'électricité pour fournir à la fois la mise à la terre et la communication de données à grande vitesse.Il combine les fonctions d'un fil de terre aérien, qui prot...
Construction de câbles de fibre optique OPGW SM 24 Système d'alimentation électrique de base
Le câble à fibre optique OPGW SM 24 Core Un tube central en acier inoxydable (qui contient la fibre optique à l'intérieur) est entouré par des couches simples ou doubles d'acier plaqué en aluminium (ACS) ou de fils mixtes ACS et alliage d'aluminium.La conception du tube en acier inoxydable ...
OPGW fil de terre optique câble optique en fibre optique 12 24 Hilos
Description du produit : L'OPGW (Optical Ground Wire - Câble de garde optique) est un type de câble à fibre optique utilisé sur les lignes aériennes qui remplit une double fonction. Il protège à la fois les lignes électriques (contre la foudre) et les fibres de communication de données à haut débit. ...
