Cable optique à fibre optique ADSS à câbles de couche
Cable à fibre optique ADSS

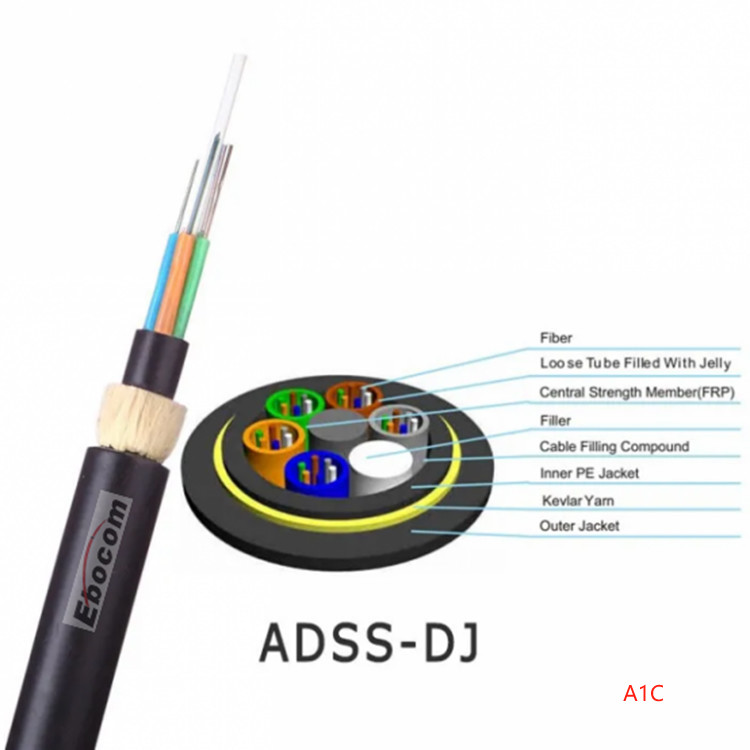

La fibre optique et la pommade hydroprotectrice du câble optique ADSS à couches sont ajoutées au tube lâche de la fibre en même temps,et puis différents tubes en vrac sont enroulés sur le membre central de résistance (généralement FRP)Fils d'aramide, en finition extrudée en PE ou en AT.Le tube lâche du câble à fibre optique ADSS de cette structure et la pommade de remplissage du membre de résistance central sont entièrement tordus ensemble pour assurer ses performances imperméables, et il existe différentes mesures de pression antilatérale selon les différentes exigences.
Caractéristiques du câble à fibre optique ADSS:
- Le câble à fibre optique ADSS peut être monté sans alimentation électrique;
- Poids léger, petit diamètre du câble, faible charge sur la tour;
- Une large portée, jusqu'à 1200 mètres;
- Adopter une enveloppe en polyéthylène, qui a une bonne résistance à la corrosion électrique;
- Structure non métallique, protection contre la foudre;
- Les fibres d'aramide importées, de bonne résistance à la traction et à la température, adaptées aux conditions météorologiques difficiles dans le nord;
- Longue durée de vie, la durée de vie peut atteindre 30 ans.
Méthodes de mise multiples:
Convient pour diverses occasions telles que le transport aérien, l'enterrement direct, les pipelines, les sous-marins, etc., la longueur excédentaire est mieux contrôlée et le nombre de noyaux est important.
Performance mécanique:
| Nom de l'article | Unité | Spécification | ||||||||||||
| Nombre de fibres | 4 à 8 | 10 à 18 | 14 à 24 | 38 à 48 | 38 à 48 | 50 à 60 | 62 à 72 | 74 à 84 | 86 à 96 | 98 à 108 | 110 à 120 | 122 à 132 | 124 à 144 | |
| Poids du câble | Poids de l'appareil | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| Coupe de cheveux | - Je vous en prie | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Système de détection | Nom du produit | 1.5 | ||||||||||||
| Matériau de traitement | Nom du produit | 4 | ||||||||||||
| RTS | Nom du produit | 10 | ||||||||||||
| Radius de flexion (dynamique) | mm | 20D | ||||||||||||
| Radius de flexion min (statique) | mm | 10D | ||||||||||||
| Installation d'une résistance à la traction | N | 1350 | ||||||||||||
| Température de fonctionnement | °C | -40 à +70 | ||||||||||||
| Température de stockage | °C | -40 à +60 | ||||||||||||
| Température d'installation | °C | 15 | ||||||||||||
| Installation de la vitesse du vent | m/s | 0 | ||||||||||||
| Température maximale, vitesse du vent | °C | 5 | ||||||||||||
| Vitesse maximale du vent | m/s | 25 | ||||||||||||
| Température max. | °C | - 5 | ||||||||||||
| Vitesse maximale du vent. | m/s | 10 | ||||||||||||
| Épaisseur de la couverture de glace | mm | 5 | ||||||||||||
| Installation de l'écrou | % | 1.86 | ||||||||||||
Paramètre du câble:
| Nom de l'article | Spécification | |||||||||||||
| Nombre de fibres | 4 à 8 | 10 à 18 | 14 à 24 | 38 à 48 | 38 à 48 | 50 à 60 | 62 à 72 | 74 à 84 | 86 à 96 | 98 à 108 | 110 à 120 | 122 à 132 | 124 à 144 | |
| Nombre de tubes lâches | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Nombre de charges | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Fibre de revêtement colorée | Diamètre extérieur | 245 ± 10 μm | ||||||||||||
| Couleur | Bleu, orange, vert, brun, gris, blanc, rouge, noir, jaune, violet, rose, turquoise | |||||||||||||
| | Diamètre extérieur | 20,0 ± 0,1 mm | ||||||||||||
| Matériel | PBT | |||||||||||||
| Couleur | Bleu, orange, vert, brun, gris, blanc, rouge, noir, jaune, violet, rose, turquoise | |||||||||||||
| Composé de remplissage (tube) | La gelée thixotrope | |||||||||||||
| | Matériau du membre de la résistance centrale | FRP | ||||||||||||
| Diamètre du membre de la résistance centrale | 2.2 mm2 | |||||||||||||
| Fils à base d'aramide | ||||||||||||||
| Partie du fil d'aramide | 4.6 mm2 | |||||||||||||
| Blocage de l'eau | Ruban adhésif à l'eau/Matériau gonflable à l'eau | |||||||||||||
| | Épaisseur | 2.0 mm | ||||||||||||
| Diamètre | 9.5 mm | 9.5 mm | 9.5 mm | 9.8 mm | 9.8 mm | 10 mm | 10.5 mm | 11.5 mm | 12 mm | 12.5 mm | 13.5 mm | 14 mm | 14.5 mm | |
| Matériel | Le PE/AT | |||||||||||||
| Couleur | Noir | |||||||||||||
